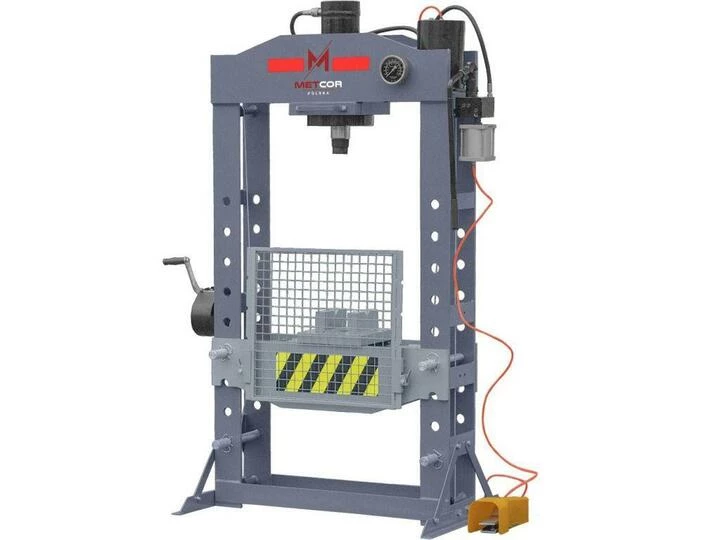

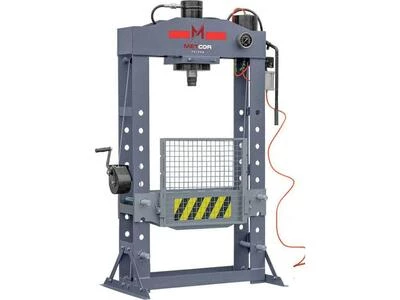

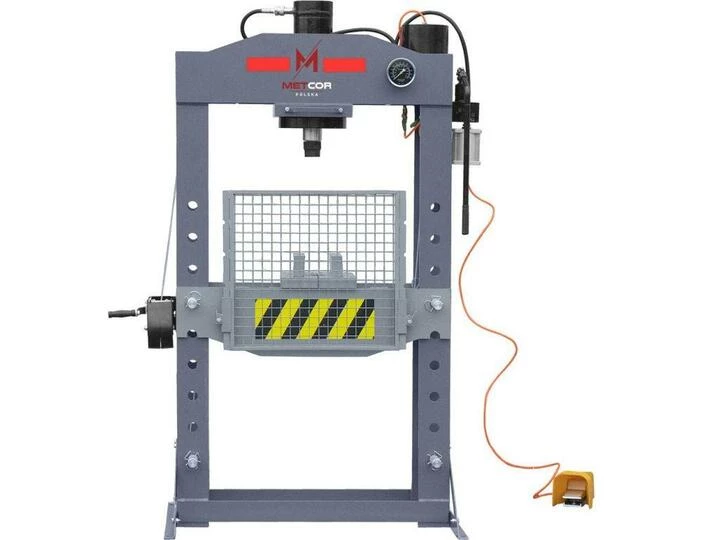

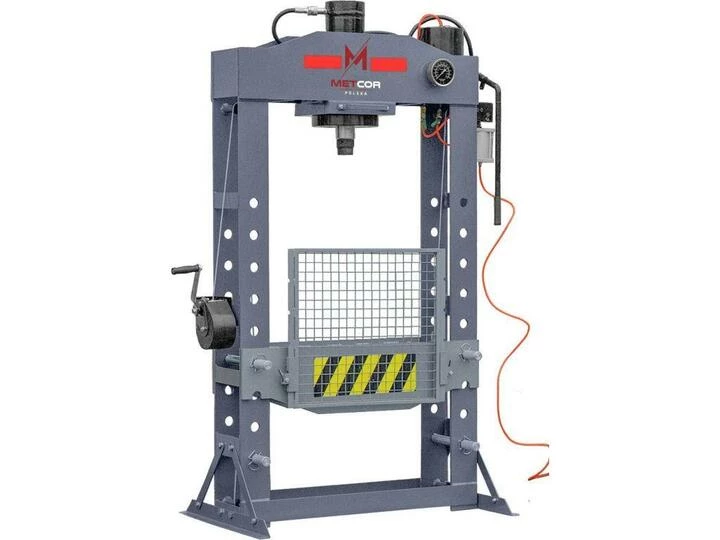

Пневматично-гідравлічний прес METCOR TL0500BA 100 т

Пневматично-гідравлічний прес METCOR TL0500BA 100 т забезпечує силу тиску 100 тонн, що дозволяє ефективно виконувати складні задачі по випресовуванню-запресовуванню, згинанню, штампуванню, рихтуванню та формуванню металоконструкцій. Робочий стіл має ширину 785 мм, а його висота регулюється на 9 рівнів у діапазоні 90-840 мм, завдяки чому можна працювати із заготовками різного розміру і товщини. Пуансон під штоком знімається, що дає змогу адаптувати прес до екструзії, складання та розбирання.

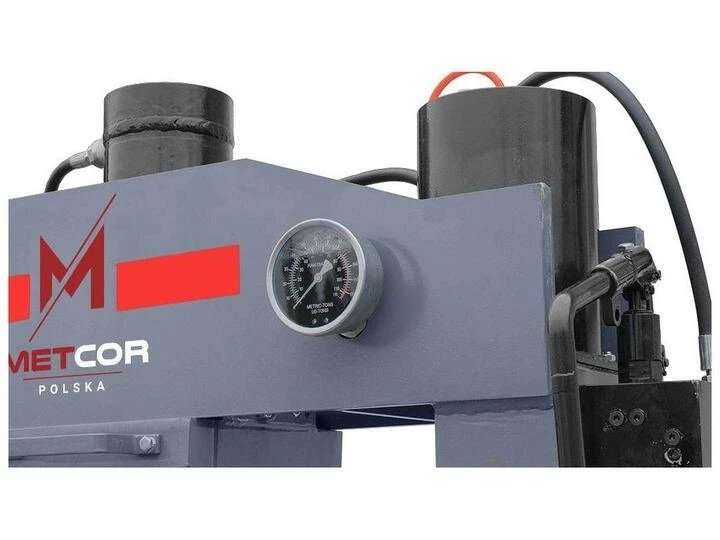

Перевагою моделі є комбінування пневматичного приводу для швидкого підведення штока і гідравлічного приводу для потужного пресування. Прес може працювати як із стисненим повітрям, так і без нього, що робить його універсальним для різних застосувань і умов. Цей гідравлічний прес з пневматикою має сталеву 4-стійкову конструкцію, яка забезпечує доступ до деталі з усіх сторін і надзвичайно надійна та зносостійка.

Особливості пневматично-гідравлічного преса METCOR TL0500BA 100 т

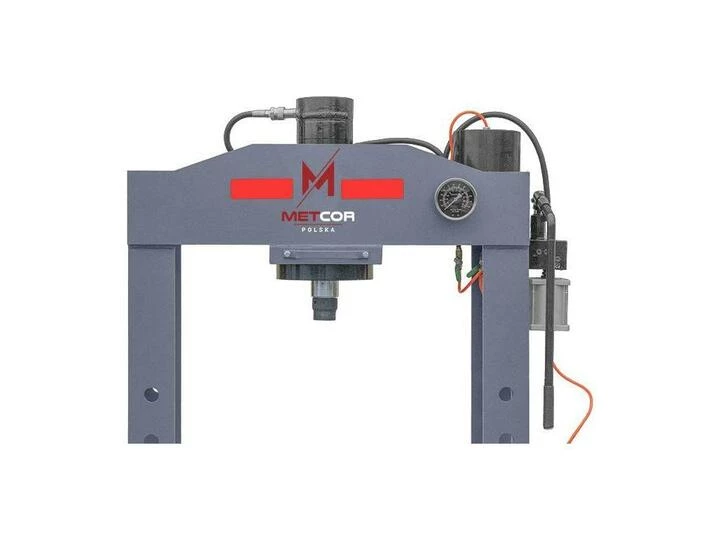

Комбінування гідравлічного і пневматичного приводів

Можливість роботи зі стисненим повітрям і вручну

Ножна педаль для пневматичного запуску

Клапан для ручного управління

Сила тиску - 100 тонн

Хід поршня - 300 мм

Бічний хід - 260 мм

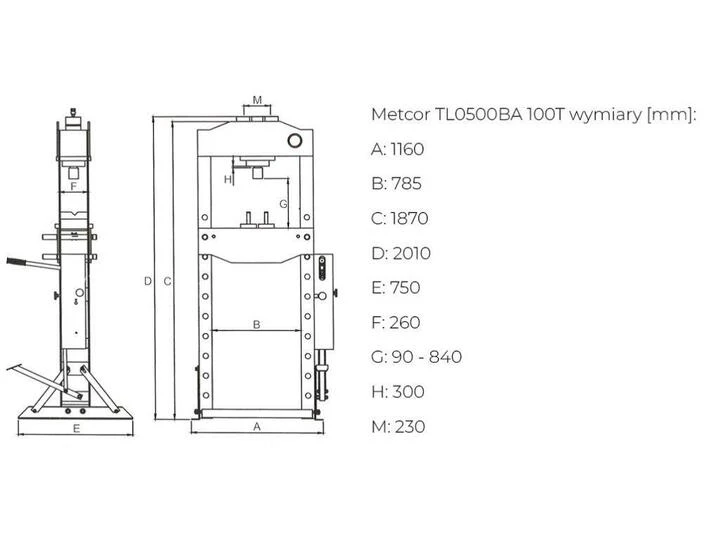

Ширина робочого столу - 785 мм

9-рівневе регулювання висоти столу у діапазоні 90-840 мм

Підйом столу за допомогою вбудованої лебідки

Знімний пуансон під штоком

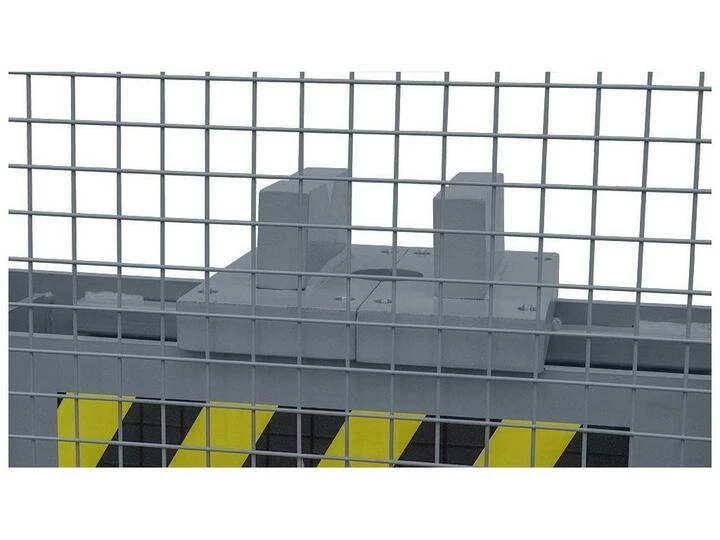

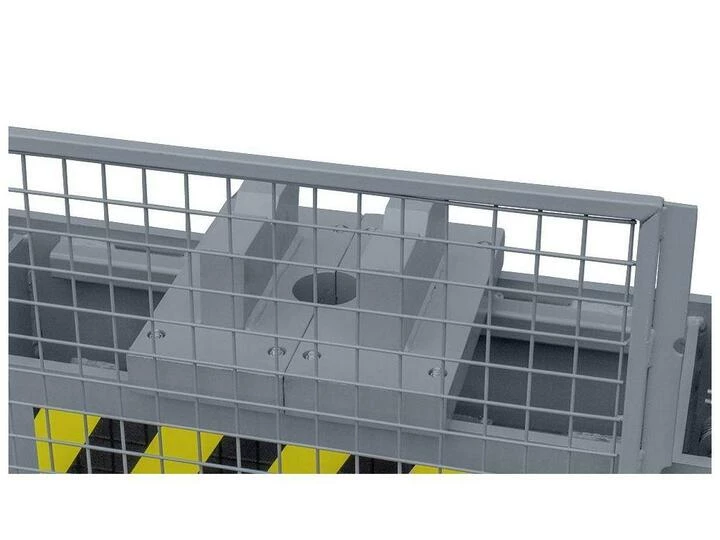

V-подібні блоки з механізмом блокування

4-стійкова сталева зварна конструкція

Доступ до заготовки з усіх сторін.


Часті запитання

Більше про особливості і переваги пневматично-гідравлічних пресів читайте у відповідях на часті запитання.

Які переваги мають гідравлічні преси з пневматичним приводом порівняно зі звичайними гідравлічними?

Гідравлічні преси з пневмоприводом мають такі переваги:




Менший час робочого циклу

Вища швидкість і продуктивність роботи

Більш точна подача зусилля

Більший робочий ресурс за рахунок меншого навантаження на гідравлічну систему

Менше фізичне навантаження на оператора.


Як відбувається робочий цикл пневматично-гідравлічного преса?

Робочий цикл пневматично-гідравлічного преса складається з таких етапів:




Холостий хід (пневматична фаза) - стиснене повітря подається в пневмоциліндр, і шток швидко рухається вниз до заготовки

Робочий хід (гідравлічна фаза) - при контакті штока із заготовкою активується гідравлічна система, яка генерує потужне зусилля пресування

Повернення (пневматична фаза) - повітря змінює напрямок руху поршня пневмоциліндра, і шток швидко повертається у вихідне положення.


Які ключові критерії вибору пневматично-гідравлічного преса?

При виборі зверніть увагу на такі характеристики преса:




Сила тиску (зусилля)

Хід штока

Розмір столу

Висота столу і можливість її регулювання

Спосіб управління (ножна педаль, клапан, ручка тощо)

Можливість роботи у ручному режимі.


Яка продуктивність компресора потрібна для пневматично-гідравлічного преса?

Для пневматично-гідравлічних пресів із зусиллям 30-50 тонн продуктивність компресора має бути від 200-400 л/хв. Чим більше зусилля, тим вища продуктивність необхідна.

Чи можна використовувати пневматично-гідравлічний прес без компресора?

Є моделі, які можуть працювати як зі стисненим повітрям, так і без нього. При відсутності компресора пневматична частина не працює і переміщення штока виконується за допомогою гідравлічного насоса з педальним або важільним керуванням.
