Ручний гідравлічний насос-привід 50 тон з фланцем, манометром і реверсивними пружинами

Гідравлічний насос-привід 50 тон — це ручний силовий вузол для встановлення на гідравлічні преси та створення робочого зусилля до 50 тон. Привід підходить для пресування, запресовування, випресовування, рихтування, згинання та інших робіт, де потрібне потужне контрольоване зусилля без підключення до електроживлення.

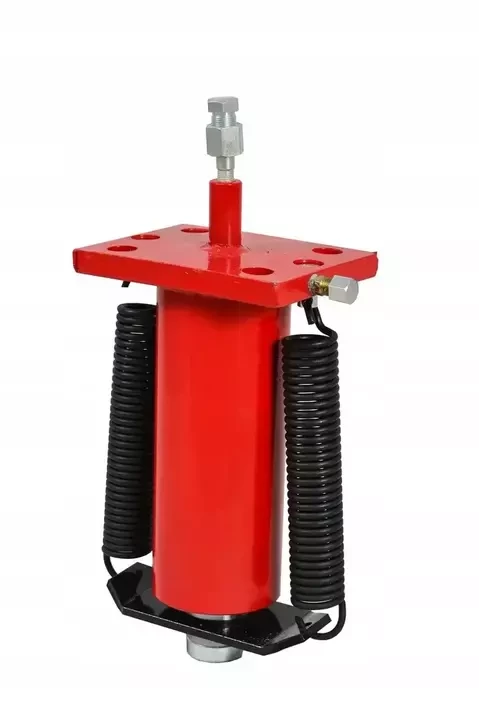

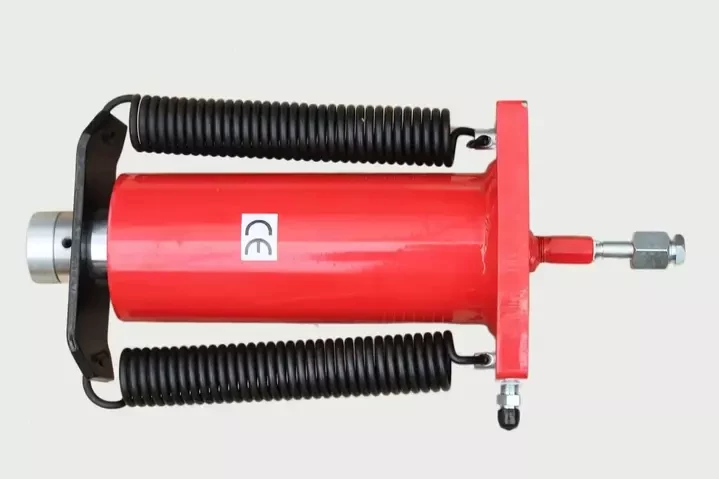

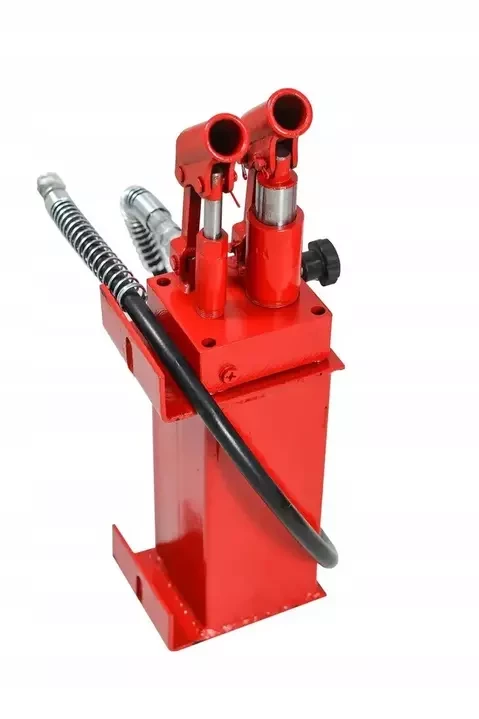

Конструкція складається з гідравлічного приводу, двоступеневого плунжерного насоса, резервуара для робочої рідини, ручки, фланця, вібростійкого манометра та двох реверсивних пружин. Двошвидкісний насос має швидку й повільну подачу: швидкий хід прискорює підведення поршня до заготовки, а повільний хід забезпечує створення максимального робочого зусилля.

Переваги гідравлічного насоса-приводу 50 тон

• максимальне зусилля до 50 тон

• двоступеневий насос зі швидким і повільним ходом

• ручний привід без потреби в електроживленні

• двошвидкісний плунжерний насос

• зони низького та високого тиску

• прискорене нагнітання рідини в робочу порожнину гідроциліндра

• повне зміщення поршня 280 мм

• діаметр поршня 50 мм

• діаметр корпусу поршня 107 мм

• фланець 190×140×20 мм

• товщина фланця 20 мм

• 4 отвори у фланці діаметром 16 мм

• 2 реверсивні пружини з кріпленнями

• вібростійкий гідравлічний манометр у комплекті

• механізм автоматичного скидання тиску при максимальному навантаженні

• підходить для гідравлічних пресів, майстерень, СТО та виробництва

Технічні характеристики гідравлічного насоса-приводу 50 тон

• Тип обладнання: ручний гідравлічний насос-привід

• Призначення: створення тиску та робочого зусилля для гідравлічного преса

• Максимальне зусилля: 50 тон

• Тип насоса: плунжерний

• Конструкція насоса: двоступенева / двошвидкісна

• Режими роботи: швидкий хід / повільний хід

• Діаметр поршня: 50 мм

• Діаметр корпусу поршня: 107 мм

• Повне зміщення поршня: 280 мм

• Загальна довжина приводу у відведеному положенні: 360 мм

• Товщина фланця: 20 мм

• Розміри фланця: 190×140×20 мм

• Отвори у фланці: 4 шт.

• Діаметр отворів у фланці: 16 мм

• Повернення поршня: 2 реверсивні пружини з кріпленнями

• Манометр: гідравлічний, вібростійкий

• Система скидання тиску: автоматичне скидання тиску при досягненні максимального робочого навантаження

• Вага: приблизно 33 кг

• Сфера використання: гідравлічні преси, СТО, майстерні, виробництво, ремонтні роботи, пресове обладнання

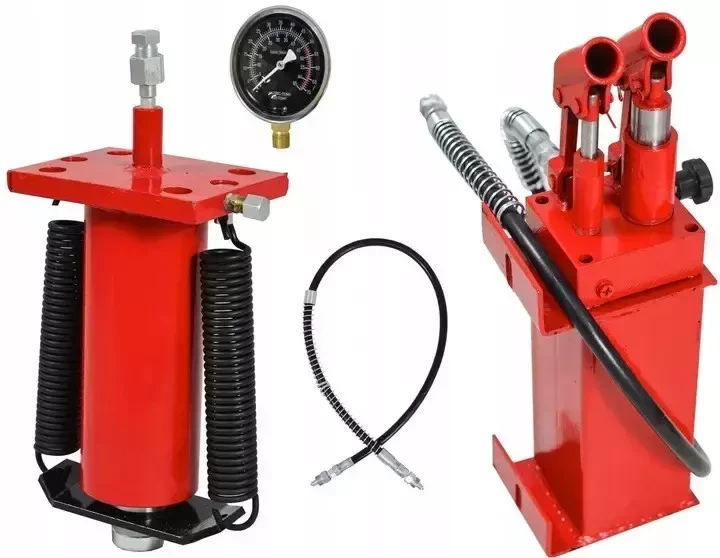

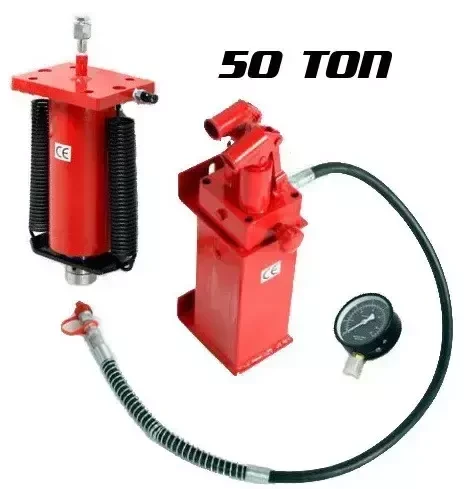

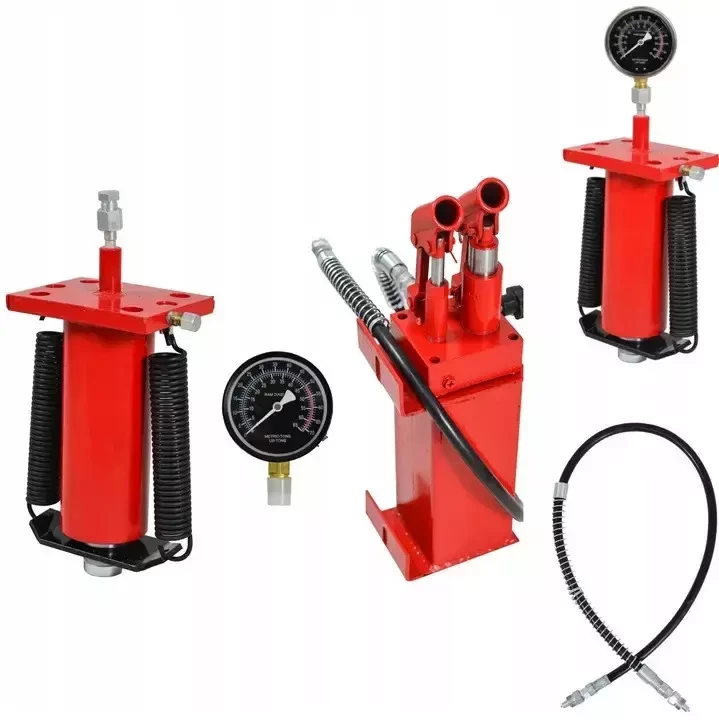

Комплектація гідравлічного насоса-приводу 50 тон

• Гідравлічний насос-привід 50 тон

• Вібростійкий гідравлічний манометр

• Ручка насоса

• Резервуар для робочої рідини

• Фланець 190×140×20 мм

• 2 реверсивні пружини з кріпленнями

Особливості експлуатації

Перед встановленням гідравлічного насоса-приводу 50 тон потрібно переконатися, що конструкція преса розрахована на зусилля до 50 тон і має відповідне посадкове місце під фланець 190×140 мм. Привід слід встановлювати рівно, без перекосу, використовуючи 4 монтажні отвори у фланці діаметром 16 мм.

Під час роботи швидкий хід використовується для прискореного підведення поршня до заготовки, а повільний хід — для створення основного зусилля під навантаженням. Манометр дозволяє контролювати тиск і робоче навантаження, а механізм автоматичного скидання тиску допомагає захистити систему при досягненні максимального навантаження.

Після завершення операції потрібно скинути тиск у системі. Дві реверсивні пружини повертають поршень у вихідне положення, що спрощує повторні робочі цикли. Після роботи привід, манометр, фланець і робочу зону потрібно очистити від пилу, масла та забруднень.

Гідравлічний насос-привід 50 тон — це потужний ручний вузол для гідравлічних пресів із двоступеневим насосом, повним зміщенням поршня 280 мм, фланцем 190×140×20 мм, вібростійким манометром і двома реверсивними пружинами. Завдяки зусиллю 50 тон, автоматичному скиданню тиску та міцній конструкції модель добре підходить для СТО, майстерень, виробництва та ремонтних робіт.
