Електромонтажний гідравлічний прес FYQ-400 для обпресування наконечників 16–400 мм²

FYQ-400 — це електромонтажний гідравлічний прес для опресування кабельних наконечників і гільз на проводах та силових кабелях. Інструмент підходить для монтажу кабельних ліній, складання електрощитів, ремонту електрообладнання, сервісного обслуговування електричних мереж і промислових електромонтажних робіт.

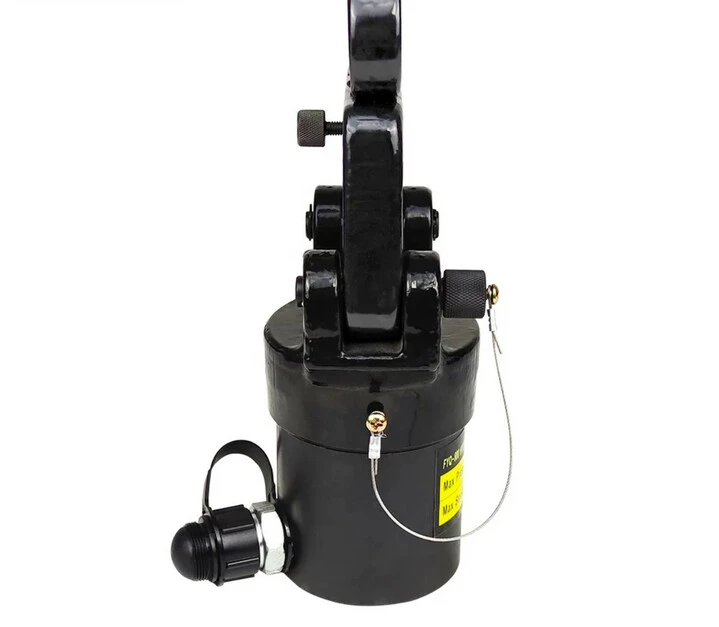

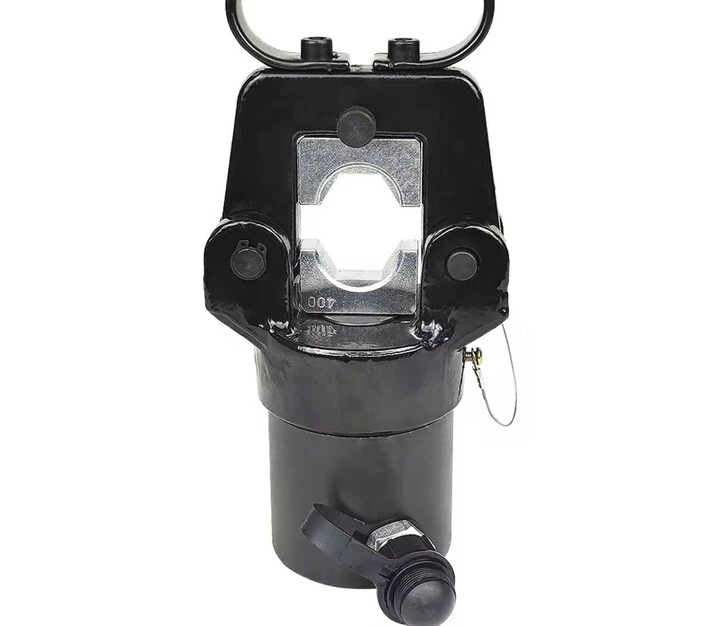

Прес комплектується набором шестигранних змінних матриць для перерізів 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 і 400 мм². U-подібна робоча голівка із запірним штифтом, відкидна скоба, жорстка фіксація матриць і пружинне повернення штока дозволяють зручно працювати безпосередньо на місці монтажу в різних просторових положеннях.

Переваги FYQ-400

• підходить для обпресування кабельних наконечників і гільз

• діапазон матриць 16–400 мм²

• шестигранний профіль опресування

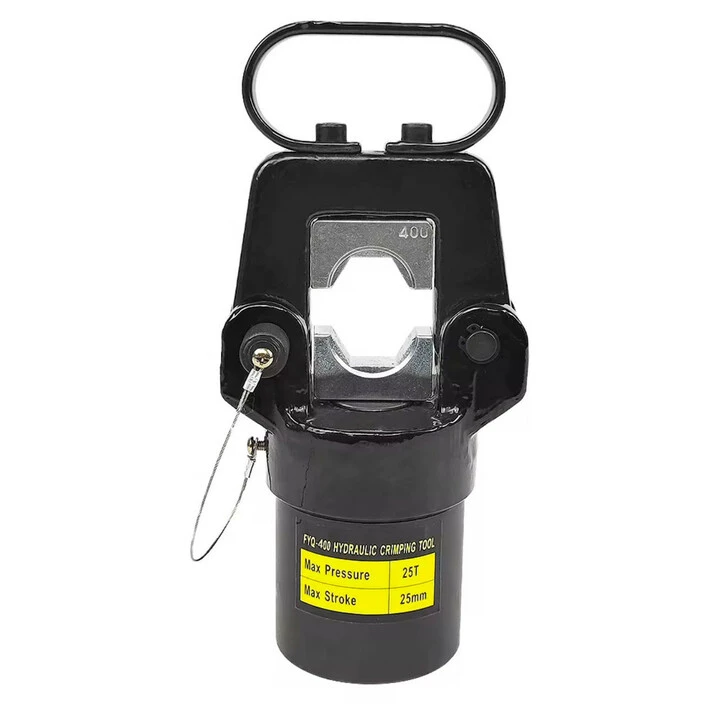

• U-подібна робоча голівка із запірним штифтом

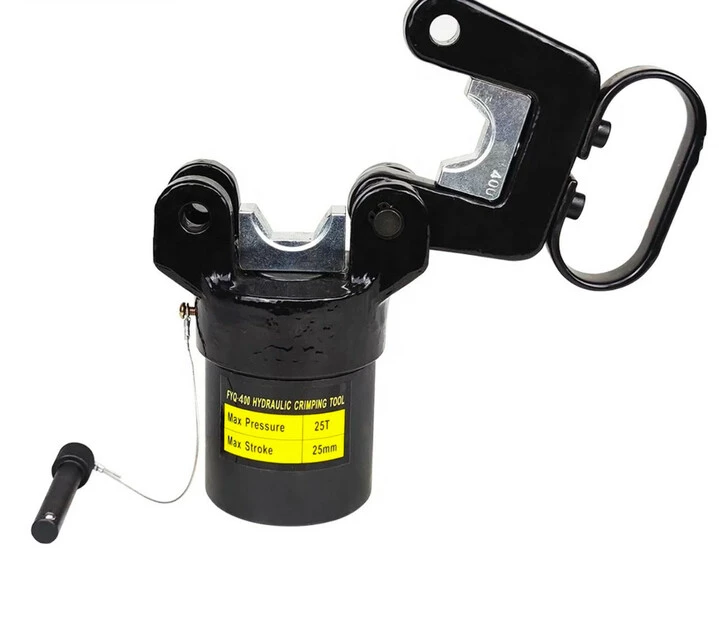

• відкидна скоба для зручного встановлення кабелю

• розблокування матриць у будь-якому положенні

• жорстка фіксація матриць із захистом від провороту

• пружинне повернення штока

• можливість роботи в різних просторових положеннях

• робочий тиск 700 атм / 70 МПа

• максимальне зусилля 25 тон

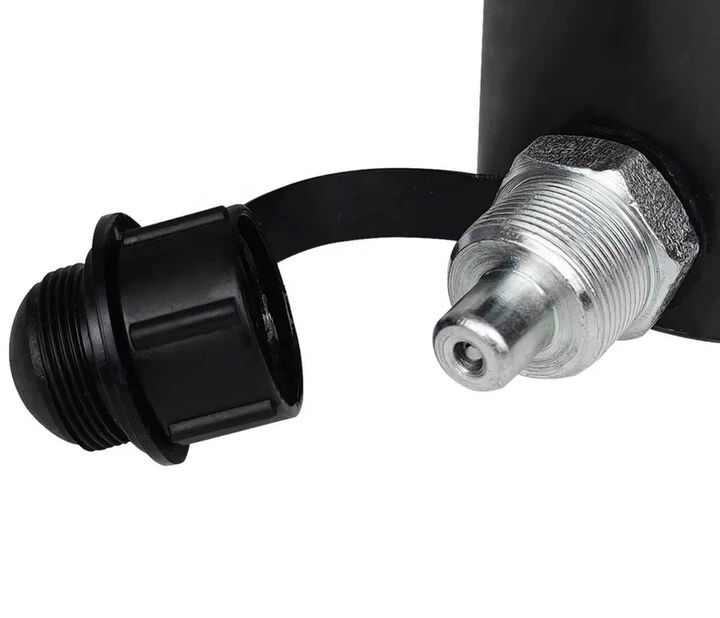

• сумісність з гідравлічною станцією або насосом одинарної дії

• підходить для електромонтажу, енергетики, виробництва та сервісних робіт

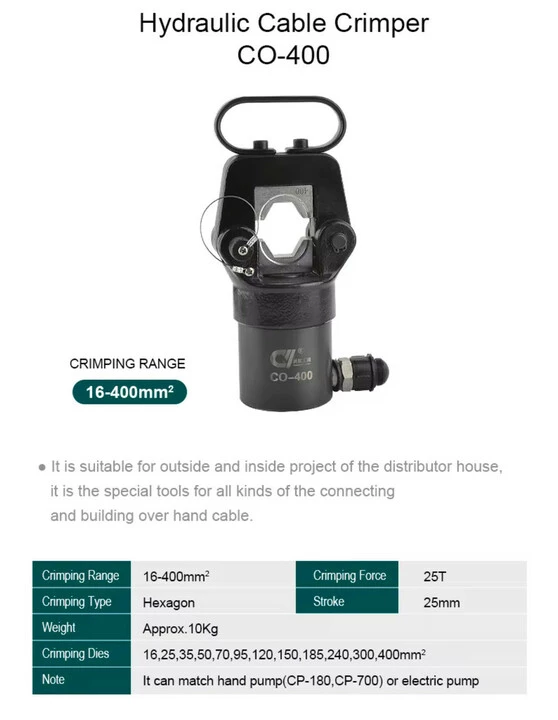

Технічні характеристики FYQ-400

• Тип обладнання: електромонтажний гідравлічний прес

• Модель: FYQ-400

• Призначення: опресування кабельних наконечників і гільз

• Діапазон опресування: 16–400 мм²

• Профіль опресування: шестигранник

• Тип робочої голівки: U-подібна

• Робочий тиск: 700 атм / 70 МПа

• Максимальне зусилля: 25 тон

• Робочий хід поршня: 25 мм

• Повернення штока: пружинне

• Сумісний привід: гідравлічна станція або насос одинарної дії

• Габаритні розміри: 360×220×110 мм

• Вага: 10 кг

• Сфера використання: електромонтаж, енергетика, виробництво, сервісні роботи

Комплектація FYQ-400

• Гідравлічний прес FYQ-400

• Матриця 16 мм²

• Матриця 25 мм²

• Матриця 35 мм²

• Матриця 50 мм²

• Матриця 70 мм²

• Матриця 95 мм²

• Матриця 120 мм²

• Матриця 150 мм²

• Матриця 185 мм²

• Матриця 240 мм²

• Матриця 300 мм²

• Матриця 400 мм²

Особливості експлуатації

Перед опресуванням потрібно підібрати матрицю відповідно до перерізу кабельного наконечника або гільзи. Кабель слід правильно зачистити, вставити в наконечник без перекосу та розмістити в робочій зоні преса так, щоб шестигранне опресування виконувалося рівномірно.

Прес FYQ-400 потрібно використовувати разом із сумісною гідравлічною станцією або насосом одинарної дії з робочим тиском до 70 МПа. Під час роботи не слід застосовувати матриці, які не відповідають перерізу наконечника, або перевищувати допустимі параметри інструменту. Після завершення роботи прес і матриці потрібно очистити від пилу, металевих частинок та залишків ізоляції.

FYQ-400 — це потужний гідравлічний прес для обпресування кабельних наконечників і гільз у діапазоні 16–400 мм². Завдяки U-подібній голівці, шестигранним матрицям, зусиллю 25 тон і пружинному поверненню штока модель добре підходить для електромонтажників, енергетичних служб, виробництва та монтажу силових кабельних ліній.
