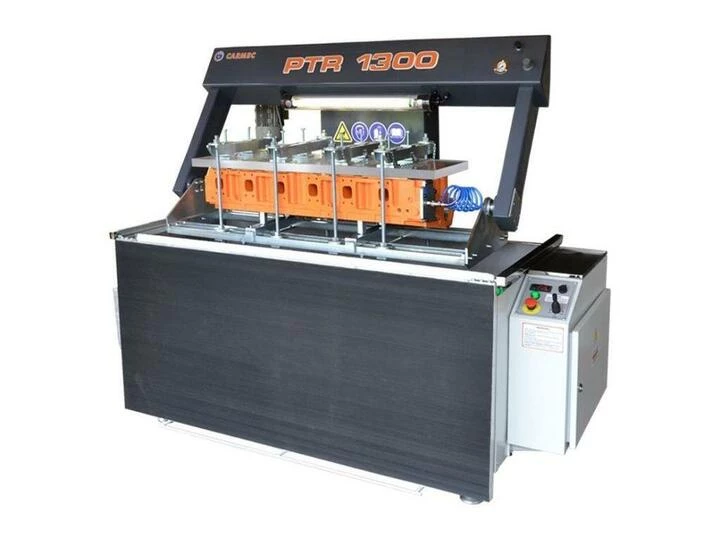

Стенд для перевірки герметичності Carmec PTR-1300

Стенд для перевірки герметичності Carmec PTR-1300 - це професійне обладнання для тестування головок блоків циліндрів (ГБЦ) та блоків циліндрів (БЦ) на наявність мікротріщин і негерметичності в контурах охолодження. Максимальний розмір деталі, з якою можна працювати на стенді, становить 1200х335х300 мм, максимальна вага деталі - 300 кг. Ванна з нержавіючої сталі об’ємом 485 л забезпечує достатньо простору для операцій з деталями і тривале збереження температури води.


Стенд оснащений 2 нагрівальними елементами потужністю 4,5 кВт кожен, які за лічені хвилини нагрівають воду до потрібної температури. Температурний діапазон води становить 0-90°C, регулювання температури води здійснюється електронним термостатом. Гідравлічний привід потужністю 0,75 кВт забезпечує підйом і опускання люльки з ходом 490 мм, а окремий двигун потужністю 0,18 кВт - її обертання на 360°. Для більш чіткої локалізації джерела негерметичності цей стенд для тестування герметичності ГБЦ оснащений яскравим світлодіодним освітленням.

Особливості стенда для перевірки герметичності Carmec PTR-1300



Максимальний розмір деталі (ДхШхВ) - 1200х335х300 мм

Максимальна вага деталі - 300 кг

2 нагрівальні елементи потужністю 4,5 кВт кожен

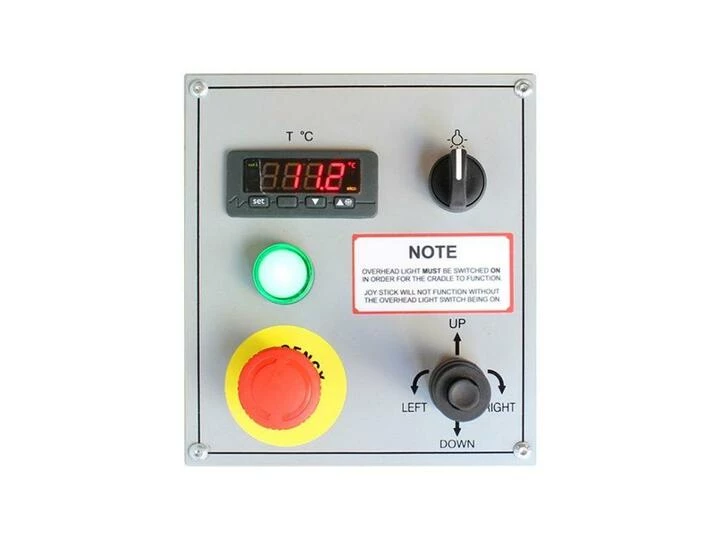

Електронний термостат

Температурний діапазон води - 0-90°C

Гідравлічний привід потужністю 0,75 кВт для підйому і опускання люльки

Вертикальний хід люльки - 490 мм

Швидкість руху люльки - 60 мм/сек

Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт

Швидкість обертання - 4 об/хв

Ванна з нержавіючої сталі об’ємом 485 л

Термоізоляція ванни і кришки

Яскраве світлодіодне освітлення

Матеріал корпусу - сталь з порошковим покриттям

Вага - 460 кг.


Комплектація стенда для перевірки герметичності Carmec PTR-1300

В комплект поставки входять:




Верхня кришка з нержавіючої сталі

3 плоскі паралелі для утримання головки циліндра

2 опори для похилих головок

6 затискних блоків зі стрижнями та гайками

3 затискні планки з маленькими пластинами (6 шт) для пластини з оргскла

2 прозорі пластини з оргскла (500х250х30 мм; 800х250х30 мм)

1 пластина з натурального каучуку 500х500х8 мм

1 гумова пластина 500х500х3 мм

1 бічна пластина в комплекті з швидкороз’ємним з’єднанням

Світлодіодне освітлення

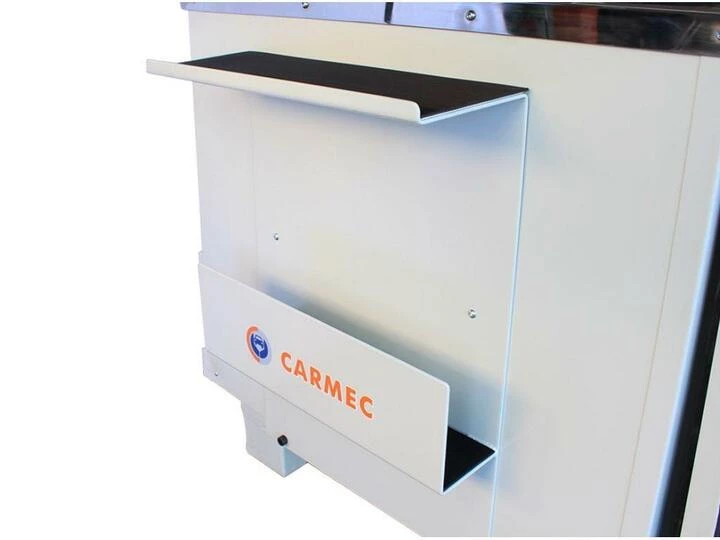

2 бічні полиці для аксесуарів (підставки для інструментів і тарілок)
Антикорозійна емульсійна рідина, 1 л.


Часті запитання

Детальніше про стенди для перевірки герметичності ГБЦ і БЦ - у відповідях на популярні запитання.

Яка функція прозорих пластин (оргскла), що входять до комплекту стенда для перевірки герметичності?

Прозорі пластини використовуються для герметизації відкритих каналів і дозволяють оператору візуально спостерігати за внутрішнім контуром, щоб переконатися, що ущільнювачі не пропускають повітря.

Навіщо потрібне обертання люльки стенда для перевірки герметичності?

Це дозволяє оператору оглядати деталь з усіх боків без її виймання. Бульбашки можуть виходити не лише з верхньої, а й з бокових або нижніх поверхонь. Поворотність значно прискорює та підвищує надійність локалізації дефекту.

Чи впливає жорсткість води на роботу стенда для перевірки герметичності?

Жорстка вода може призвести до утворення накипу на нагрівальних елементах, знижуючи їхню ефективність і підвищуючи енергоспоживання. Тому в професійних сервісах часто використовують пом'якшену або дистильовану воду у поєднанні з інгібіторами корозії.

Які нагрівальні елементи використовуються в стендах для перевірки герметичності?

У стендах для перевірки герметичності ГБЦ і БЦ найчастіше використовуються трубчасті електричні нагрівальні елементи (ТЕНи).

Який об'єм ванни стенда для перевірки герметичності найбільш універсальний?

Найбільш універсальним вважається такий об'єм ванни стенда для перевірки герметичності), який дозволяє працювати з великими головками блоків циліндрів (ГБЦ) від вантажних автомобілів, а також із середніми блоками циліндрів. Це зазвичай 600-800 л.
