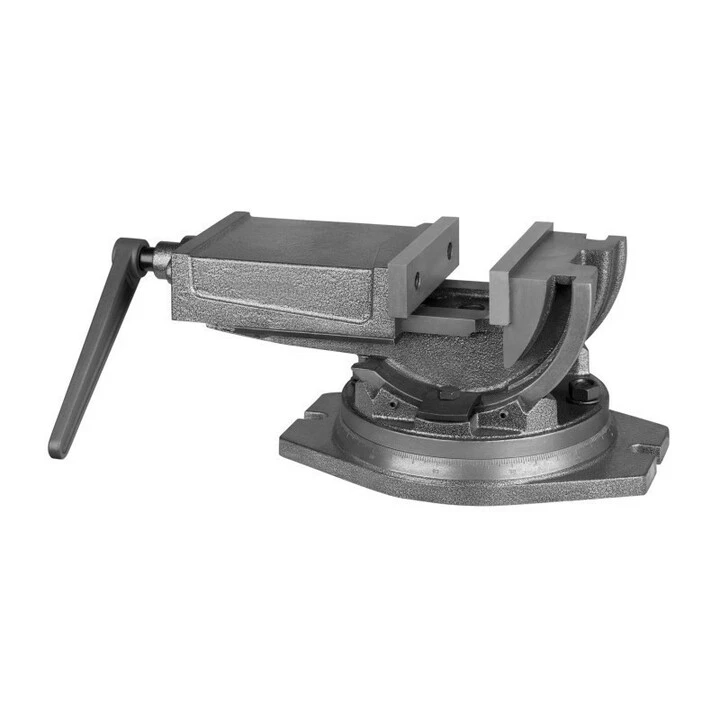

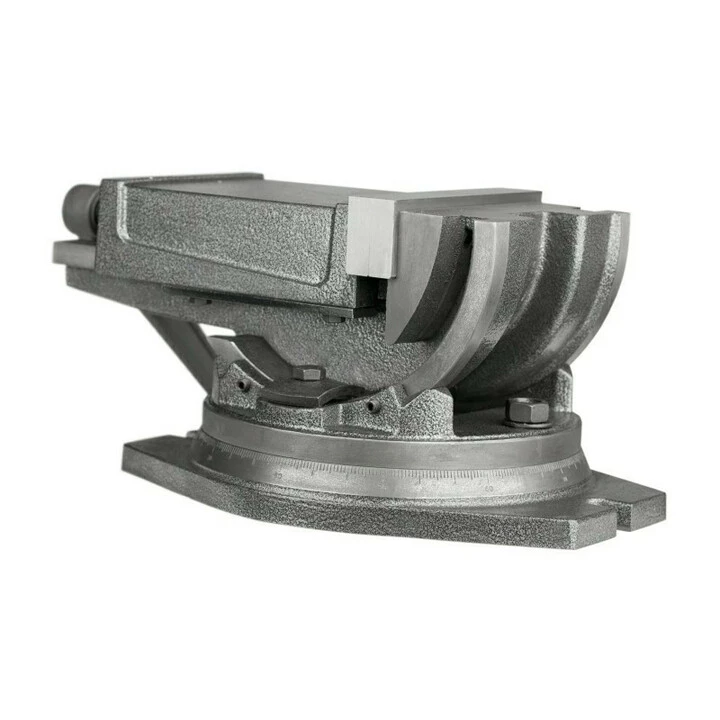

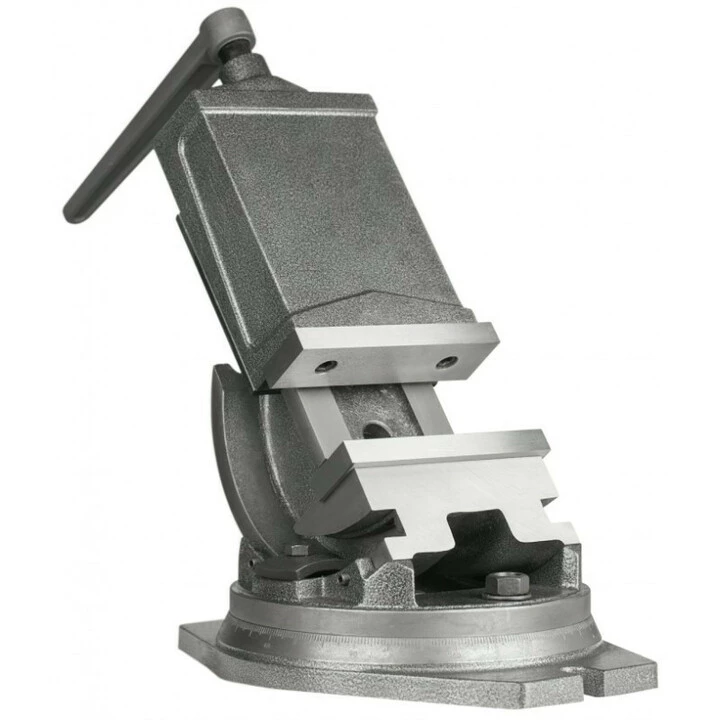

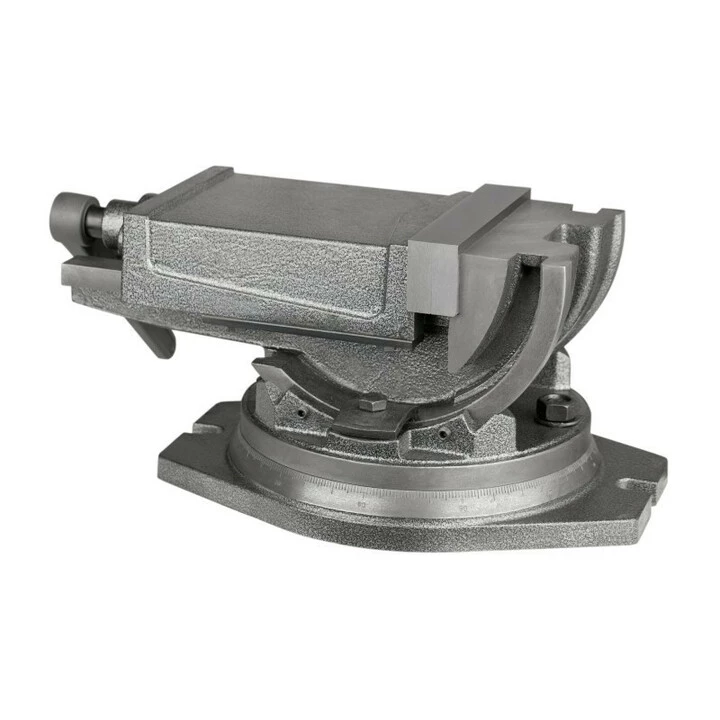

Лещата виготовлені з високоякісного чавуну. Завдяки точному наведенню лещата для поворотних верстатів використовуються в прецизійної механіки. Поворотна підставка дозволяє змінювати кут в горизонтальній площині на 360 градусів у вертикальній площині на 90 градусів. Вставки кулачків з інструментальної сталі, загартовані (55 + - 3HRC) і прецизійні шліфовані.
Характеристики машини
Поворотні чавунні верстатні лещата QHK використовуються при роботі на шліфувальних, фрезерних верстатах, сверлах, стругальних верстатах і т. Д.
Виготовлений з якісного чавуну.
Оснащений обертовим підставою зі шкалою 360 o кожні 1 o
Корпус з рухомою губкою виготовлений з високоякісного чавуну.
Ходовий гвинт захищений зверху від бруду і стружки.
Поворотний підставу можна розібрати.
При заміні вкладишів слід проводити обробку їх робочих поверхонь, сполучених лещатами для отримання параметрів точності, зазначених у технічній документації.

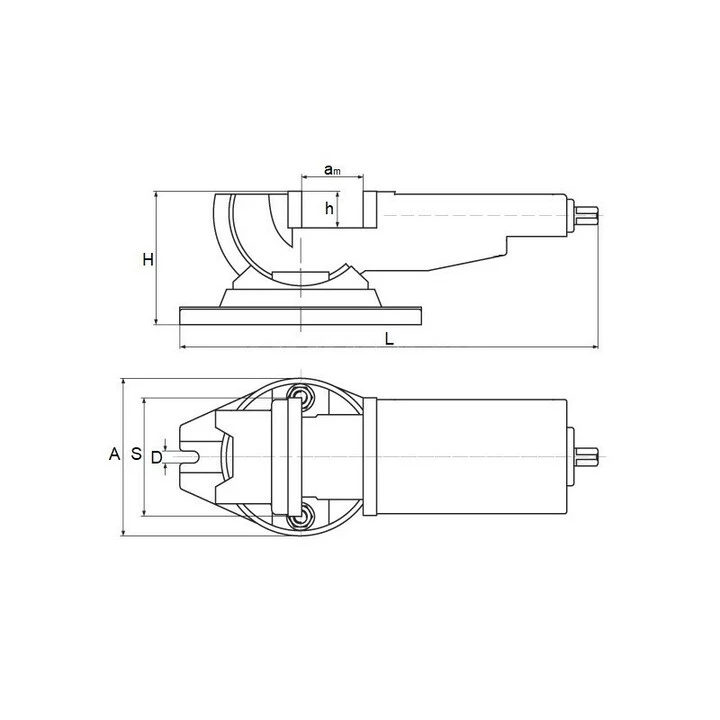

S
а м
годину
І
D
ГОДИНУ
L
Сила затиску
вага
100
[Мм]
80
[Мм]
40
[Мм]
178
[Мм]
14
[Мм]
154
[Мм]
325
[Мм]
2000
[Кг]
18
[Кг]
